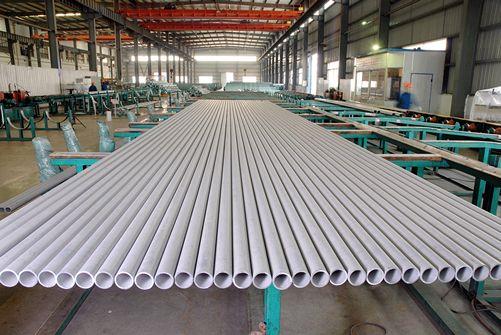

Tabung penukar panas dalam berbagai macam baja tahan karat austenit, baja tahan karat dupleks, paduan nikel, titanium dan zirkonium, cocok untuk semua jenis penukar panas, seperti pendingin air laut, kondensor, evaporator, pemanas dan pemanas.
Program tabung penukar panas TS mencakup ukuran imperial dan metrik, dari diameter luar 12 mm hingga 40 mm (0,472 hingga 1,575 di.). Ukuran khusus dapat dibuat sesuai pesanan. Tabung penukar panas TS disediakan dalam panjang lurus hingga 30 meter, atau sebagai tabung U-membungkuk.
Biaya siklus hidup yang lebih rendah dengan baja tahan karat dupleks
Tabung penukar panas stainless steel duplex TS bekerja dengan sangat baik dalam berbagai lingkungan dan media yang umum dalam industri proses, menghasilkan biaya siklus hidup yang lebih rendah.
Tabung mulus untuk penukar panas
Kami menawarkan berbagai solusi untuk produsen penukar panas dalam parameter berikut:
Dimensi tabung penukar panas
OUTER DIAMETER (OD) 0,500 - 3,000 inci
12,7 - 76,2 mm
WALL THICKNESS (WT) 0,035 - 0,220 inci
0,89 - 5,52 mm
Tabung untuk peralatan tekanan, digunakan pada suhu yang lebih tinggi diberikan menurut
ASTM A / SA 179 ukuran tabung. ke ASTM / ASME standar.
DIN 28180
ukuran tabung acc. untuk standar DIN
tabung ditarik dingin
tabung digulung panas
ukuran tabung acc. dengan standar Eropa,
ukuran tabung acc. sampai EN 10 216
Ukuran JIS - penukar std / heat Jepang
Sarana produksi tabung - rolling panas atau dingin membentuk tergantung pada standar, dimensi tabung dan perjanjian saat memesan tabung. Toleransi tabung memenuhi standar dan persyaratan yang tepat.
Jenis baja untuk tabung penukar panas
EN 10216-2 P235GH, 16Mo3
Menandai sistem untuk nilai baja menurut EN
ASTM A 179
ASTM A 161
ASTM A 199 A179
Grade C, Grade T-1
Grade T4, Grade T11
ASTM A 335 Grade T12
DIN 1629
DIN 17175
DIN 17173
St 37.0,
St35.8, 15Mo3,
TTSt35N
Komposisi kimia dan sifat mekanik baja menurut. BS, CSN, STN, NFA, UNI, GOST dan JIS
Panjang tabung ditakdirkan dari tabung penukar panas
Atas permintaan tabung penukar panas dapat disediakan dalam panjang hingga 20 meter.
Heat Exchanger Tubes
Boiler daya terdiri dari ruang pembakaran besar yang digunakan untuk menghasilkan panas. Udara panas melewati serangkaian tabung penukar panas yang menciptakan uap. Uap digunakan untuk memutar turbin yang menghasilkan listrik. Semakin cepat uap yang dihasilkan, maka semakin cepat turbin dapat berputar, dan semakin besar listrik yang dapat dihasilkan. Untuk setiap geometri tanaman tertentu, jumlah uap yang dapat dihasilkan sebanding dengan jumlah panas yang dihasilkan di ruang bakar dan laju transfer panas melalui tabung penukar panas.
Peningkatan efisiensi proses
Pemeliharaan berkurang
Melindungi terhadap kerusakan bencana.
Suhu dalam ruang pembakaran dibatasi oleh ambang suhu tinggi dari bata tahan api dan tabung penukar panas. Jika suhu salah satu dari dua komponen ini menjadi terlalu panas, maka kerusakan yang diakibatkan bencana akan terjadi. Ketika dipanaskan, bahan tahan api akan membeku (kaca di atas), dan kehilangan banyak sifat isolasi mereka. Demikian pula, tabung penukar panas akan melunak dan retak ketika dipanaskan melampaui batas desain mereka.
Panas diekstraksi dari ruang bakar melalui tabung penukar panas. Ketika mereka menjadi kotor, efisiensi mereka berkurang secara dramatis. Karena efisiensi transfer panasnya menurun, suhu permukaan meningkat, dan pembangkitan uap berkurang. Untuk pembangkit batu bara, fly ash menjadi lebih lengket pada suhu yang lebih tinggi; Oleh karena itu, efisiensi penukar panas sangat ditingkatkan dengan mengendalikan suhu fly ash.
Model ini digunakan untuk mengukur suhu dinding refraktori dan tabung penukar panas untuk menjamin operasi yang efisien dan untuk mengidentifikasi kapan tabung perlu dibersihkan. Sensor ini beroperasi selama rentang temperatur yang luas, dan dirancang untuk melihat melalui produk pembakaran tanpa gangguan. Model dual-wavelength Williamson DW-08, yang cenderung hanya mengukur suhu terpanas dilihat, digunakan untuk memantau suhu abu fly dekat bagian bawah tabung penukar panas, dan juga untuk mengukur suhu api di dalam kotak api.
Kami menawarkan berbagai macam paduan, ukuran, dan spesifikasi. Apakah aplikasi Anda memerlukan pipa baja tahan karat atau yang dilas, Anda selalu dapat mengandalkan pipa berkualitas tinggi yang diproduksi oleh spesialis kami di Plymouth Tube Company.
Banyak pabrikan penukar panas terkemuka di dunia beralih ke Plymouth untuk kebutuhan tabung mereka. Aplikasi termasuk:
Shell & Tube Heat Exchangers
Pemanas air umpan
Kondensor
Evaporator
Persediaan tabung penukar panas Produk meliputi:
Tabung Baja Karbon, Tabung Stainless Steel 304, Tubing Stainless 316 Steel, Tubing Stainless Steel 316L, Tubing Stainless Steel Duplex, Tabung Paduan Nikel
Grade 2 Titanium Tubing
Grade 12 Titanium Tubing
Grade 16 Titanium Tubing
Paduan khusus, seperti Chloride Resistant Titanium Tubing, tersedia berdasarkan permintaan.
Pelanggan beralih ke TS untuk beberapa panjang tabung karbon dan stainless terpanjang di dunia. Bekerja sama dengan mitra manufaktur tangkas mampu menyesuaikan produk dengan kebutuhan unik Anda (termasuk penuntasan nilai tambah, lentur dan layanan finishing lainnya) menyediakan Anda dengan satu sumber solusi tabung. Itu membantu meminimalkan faktor-faktor risiko potensial yang dihadapi ketika bekerja dengan rantai pasokan yang kurang dapat dikelola.
Ketika Anda membutuhkan tubing dan Anda membutuhkannya sekarang, layanan darurat 24/7 TS membuat peralatan penukar panas Anda bekerja kembali atau, lebih baik lagi, membantu Anda menghindari penghentian yang tidak direncanakan di tempat pertama. Karyawan TS tahu bahwa ketika kilang dan peralatan pabrik kimia menurun, setiap hitungan menit.
Tabung boiler dan tabung penukar panas
Ketahanan suhu dan tekanan yang tinggi, tergantung pada aplikasi - transmisi panas yang meningkat atau berkurang serta sifat pemrosesan yang baik dalam hal teknik tekuk adalah sifat penting dari tabung boiler dan tabung penukar panas.
Berkat hubungan bisnis kami yang erat dengan produsen tabung baja terkemuka, kami dapat, di samping nilai standar EN, ASTM, ASME dan AD, juga menyediakan dimensi dan nilai khusus seperti Duplex, Super Duplex atau Hastelloy, Incoloy, dan paduan titanium pada melihat. Selanjutnya, kami menawarkan berbagai teknik pemrosesan lengkap yang relevan di pasar saat ini.
Tabung penukar panas yang mulus
Standar
dimensi metrik
dimensi inci
EN 10216-2, toleransi acc. ke EN 10305
ASTM A 179M-1990a, ASME SA 179M, ASME Bagian II Bagian A
Ukuran
dimensi metrik
dimensi inci
10 x 1 mm hingga 30 x 2,5 mm
19,05 x 1,65 mm hingga 25,4 x 3,4 mm
Dimensi lain berdasarkan permintaan
Panjangnya
panjang dan panjang tetap berdasarkan permintaan
Material
dimensi metrik
dimensi inci
kelas baja (EN) P235 GH TC 1, P235 GH TC 1
kelas baja (ASTM / ASME) SA 556 C 2, A 179 / SA 179
bahan lainnya berdasarkan permintaan
Menandai
produser, materi, kode panas atau nomor identifikasi, tanda sertifikasi
Tes kebocoran
dimensi metrik
dimensi inci
pengujian elektromagnetik acc. ke EN 10246-1 (SEP 1925)
pengujian elektromagnetik acc. ke ASME SA 450, lubang uji 0.8 mm
Sertifikasi
3.1 acc. hingga EN 10204
sertifikasi lainnya berdasarkan permintaan
Standar
EN 10216-2
standar lain berdasarkan permintaan
Ukuran
13,5 x 1,8 mm hingga 610 x 30 mm
Dimensi lain berdasarkan permintaan
Toleransi
diameter luar dan ketebalan dinding acc. ke EN 10216-2
Panjangnya
5 hingga 7 m, sebagian 10 hingga 14 m
panjang dan panjang tetap lainnya berdasarkan permintaan
Material
kelas baja (EN)
kelas baja (JIS)
kelas baja (ASTM / ASME)
P235 GH TC 1, P235 GH TC 2,16Mo3,13CrMo4-5,10CrMo9-10, ST B 340, ST B 410, STB 510, ST BA 12, ST BA 22, ST BA 24, A / SA 192, A / SA 210, A / SA 213, T5, T11, T12, T22, T91
bahan lainnya berdasarkan permintaan
Perlindungan permukaan
dalam permintaan
Menandai
produsen, standar EN, materi, kode panas atau nomor identifikasi, jika kategori pengujian dan nomor tabung yang berlaku (tergantung pada materi)
Tes kebocoran
tekanan air atau pengujian elektromagnetik. ke EN 10246-1 (SEP 1925)
pengujian lainnya berdasarkan permintaan
Sertifikasi
3.1 acc. hingga EN 10204
3,2 acc. ke EN 10204 untuk tabung boiler campuran
Tabung U-membungkuk
Standar
dimensi metrik
dimensi inci
EN 10216-2, toleransi acc. ke EN 10305, ASME SA 556 C 2
ASTM A 179M 1990a, ASME SA 179M, ASME Bagian II Bagian A
Ukuran
dimensi metrik
dimensi inci
10 x 1 mm hingga 30 x 2,5 mm
19,05 x 1,65 mm hingga 25,4 x 3,4 mm
Toleransi
dimensi metrik
dimensi inci
acc. ke EN 10305-1
diameter luar acc. ke EN 10305-1
Ketebalan dinding 0 / + 20% (SA 556M)
Material
dimensi metrik
dimensi inci
kelas baja (EN)
P235 GH TC 1, P235 GH TC 1
kelas baja (ASTM / ASME)
SA 556 C 2, A 179 / SA 179
bahan lainnya berdasarkan permintaan
Sertifikasi
3.1 acc. hingga EN 10204
sertifikasi lainnya berdasarkan permintaan
TS menawarkan berbagai produk khusus yang memenuhi tuntutan dan spesifikasi yang diperlukan dalam pembuatan penukar panas shell and tube. Kami merancang dan memproduksi tabung untuk pasar HX yang sepenuhnya memenuhi persyaratan dalam hal harga, pengiriman dan spesifikasi.
Tabung penukar panas kami digunakan untuk pendinginan, pemanasan atau pemanasan kembali cairan, gas, atau udara di berbagai industri, seperti pengolahan kimia, pengolahan karbon hidro dan penyulingan minyak, pembangkit tenaga nuklir dan aerospace.
Produk penukar panas TS dapat dibeli dengan mulus, dilas atau dilas dengan tabung yang digambar ulang dalam bahan-bahan berikut:
Paduan nikel, baja tahan karat Austenitic, Duplex, Super Duplex, Super Alloys
Tabung kinerja tinggi ini tersedia pada dimensi antara 12,70 mm dan 38,10 mm OD, yang mencakup sebagian besar ukuran standar yang digunakan. Namun, Fine Tubes juga mengkhususkan diri dalam pengembangan dan produksi tubing dinding tipis berdiameter kecil yang terkait dengan aplikasi di industri kedirgantaraan dan nuklir. Ukuran minimum kami di sini hanya 0,98 mm OD dengan ketebalan dinding 0,04 mm.
Tabung penukar panas TS dapat dipasok dengan panjang lurus hingga 20m. Paket lengkap tabung U-membungkuk dan C-terbentuk dapat dipasok siap untuk dipasang di lembar tabung penukar panas shell and tube.
Kami dapat memproduksi tabung penukar panas untuk spesifikasi industri yang diuraikan dalam bagan ini:
Spesifikasi Pengujian Paduan
ASTM B622 C276 (UNS N10276) Seamless Eddy Current diuji
ASTM B626 C276 (UNS N10276) dan
C22 (UNS N06022) IA Welded dan Annealed - 100% Eddy Current diuji
IB Dilas, Sized dan Annealed - 100% Eddy Current diuji
IIA Welded and Cold Worked - 100% Eddy Current diuji
IIB Welded dan Cold Worked - 100% Eddy Current dan Hydrostatically tested
ASTM A789 Duplex (UNS S31803)
Super Duplex (UNS S32760 dan UNS 32750) Seamless, Welded, Welded digambar ulang - 100% Eddy Current diuji
ASTM B516 Alloy 600 (UNS N06600) Dilas dan Dilas digambar ulang
Kelas 1 - 100% Eddy Current diuji
Kelas 2 - 100% Eddy Current dan Tekanan diuji
ASTM A213
ASTM A269 Stainless Steels Seamless - 100% Eddy Current diuji
