Flensa C7060X DN 1" WN

Flensa WN EEMUA 234/145 UNS 7060X, OD 30MM X THK 2.5MM, FF, 20 BAR

Ituflensa leher lasterhubung ke pipa melalui hub panjang, dan permukaan transisi yang mulus terbentuk setelah pengelasan. Hal ini dapat secara efektif mengurangi konsentrasi stres, dengan menerapkan lingkungan bertekanan tinggi dan bersuhu tinggi.

EEMUA 234/EEEMUA 145 adalah standar untuk flensa dan pipa tembaga-nikel yang diterbitkan oleh British EEMUA (Asosiasi Pengguna Peralatan dan Material Teknik). Berdasarkan bahan, desain, dan persyaratan manufaktur EEMUA 145, flensa las dapat diterapkan secara luas pada situasi yang memerlukan ketahanan korosi yang sangat baik, terutama pada sistem yang bersentuhan dengan air laut dan media korosif, seperti industri kapal, industri kelautan, peralatan desalinasi air laut. , dan industri kimia.

Standar: EEMUA 234/ EEMUA 145

Bahan: UNS C7060X

Peringkat Tekanan: 20 Bar

Ukuran: OD 30mm

Tipe Menghadapi Flange: FF (Muka Datar)

Aplikasi: Cocok untuk sistem tekanan sedang

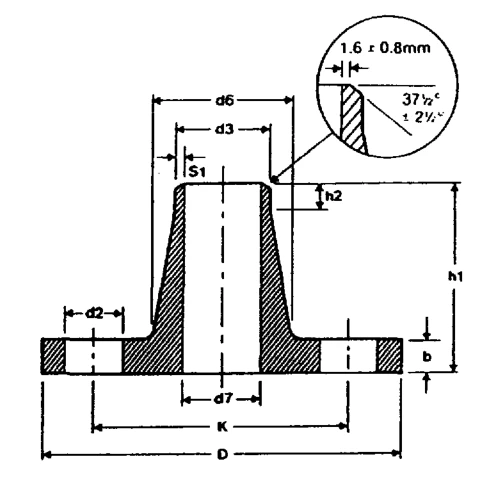

Ukuran & Properti Flange Leher Las C7060X

Ukuran & Toleransi

Ukuran: 1"/30mm

D: 108mm ±2

b: 16mm +3.5/-0

d6: 42mm ±0.5

d3: 30mm

h1: 56mm ±1,5

d7: 25mm ±0.54

S1 (menit): 2,5 mm

h2% 3a 8mm

K: 79,4 mm ±0,45

d2: 4 x 15.9 +0.5/-0

Komposisi Kimia CuNi 90/10 (%)

Cu	hal	Fe	Tidak	Zn	M N	S	P	C
Istirahat	Kurang dari atau sama dengan 0,01	1.50-2.00	10.00-11.00	Kurang dari atau sama dengan 0,20	0.50-1.00	Kurang dari atau sama dengan 0.020	Kurang dari atau sama dengan 0.020	Kurang dari atau sama dengan 0,05

Besi: untuk meningkatkan kekuatan dan ketahanan terhadap korosi

Sifat Mekanik

Kekuatan tarik	Kekuatan hasil	Pemanjangan	Kekerasan
Lebih besar dari atau sama dengan 280MPa	Lebih besar dari atau sama dengan 105	Lebih besar dari atau sama dengan 30%	Kurang dari atau sama dengan 120 HV
