DIN 2391/EN 10305-1/4 Tabung Baja Presisi Dingin yang Ditarik Mulus

DIN 2391 berlaku untuk tabung baja presisi mulus. Sesuai dengan ISO / DIN 3304, dimensi tabung tersebut telah dipilih dari berbagai dimensi pembuatan yang terutama digunakan sebagai desainelemen.

Spesifikasi dariDIN 2391/EN 10305-1/4

Standar:DIN 2391/EN 10305-1/4

Diameter luar:{0}{}mm

Ketebalan dinding:{{0}}.5-6.0mm

Panjangnya:Panjang standar atau pemotongan berdasarkan permintaan

Nilai baja:St 35, St 45, St 52, E215, E235, E355

Membentuk:Bulat

Kondisi pengiriman:BK, BKW, BKS, GBK, NBK

Aplikasi:Pipa baja untuk sistem hidrolik, pipa baja untuk mesin cetak injeksi, pipa baja untuk mesin hidrolik, pipa baja laut, mesin hidrolik busa EVA, pipa baja untuk mesin pemotong hidrolik presisi, mesin pembuat sepatu, peralatan hidrolik, pipa oli bertekanan tinggi, pipa oli hidrolik, sambungan ferrule, sambungan pipa baja, mesin karet, mesin tempa, mesin die-casting, mesin konstruksi, pipa baja bertekanan tinggi untuk truk pompa beton, kendaraan sanitasi, industri otomotif, industri pembuatan kapal, pengolahan logam, industri militer, mesin diesel, mesin pembakaran internal, kompresor udara, mesin konstruksi, mesin pertanian dan kehutanan, dll.

Sedang mengemas:Dikemas dalam kotak kayu atau bundel yang dilindungi dengan kertas plastik, dan dilindungi dengan baik untuk pengiriman yang layak laut atau seperti yang diminta.Tabung harus dikirimkan dengan perlindungan korosi sementara.

Sertifikat ujian:menurut DIN EN 10204

Ukuran dariDIN 2391/EN 10305-1/4

OD, mm

WT, mm

0.5

0.8

1.0

1.2

1.5

1.8

2.0

2.2

2.5

2.8

3.0

3.5

4.0

4.5

5.0

5.5

6.0

√

Komposisi Kimia ( persen ) dariDIN 2391/EN 10305-1/4

DIN 2391
Nilai	Bahan No.	C, maks	Si, maks	M N	P, maks	S, maks
St 30Si	1.0211	0.10	0.30	Kurang dari atau sama dengan 0.55	0.040	0.040
St 30Al	1.0212	0.10	0.05	Kurang dari atau sama dengan 0.55	0.040	0.040
St 35	1.0308	0.17	0.35	Lebih besar dari atau sama dengan 0.40	0.025	0.025
St 45	1.0408	0.21	0.35	Lebih besar dari atau sama dengan 0.40	0.025	0.025
St 52	1.0580	0.22	0.35	Kurang dari atau sama dengan 1,60	0.025	0.025

ID {0}{}/4
Nilai	Bahan No.	C, maks	Si, maks	Mn, maks	P, maks	S, maks	Al, min
E215	1.0212	0.10	0.05	0.70	0.025	0.025	0.025
E235	1.0308	0.17	0.35	1.20	0.025	0.025	-
E355	1.0580	0.22	0.55	1.60	0.025	0.025	-

Sifat Mekanik dariDIN 2391/EN 10305-1/4

Kualitas baja		St 35	St 45	St 52
BK	Kekuatan Tarik (MPa), min	480	580	640
BK	Perpanjangan ( persen ), min	6	5	4
BKW	Kekuatan Tarik (MPa), min	420	520	580
BKW	Perpanjangan ( persen ), min	10	8	7
BKS	Kekuatan Tarik (MPa), min	420	520	580
	Kekuatan Hasil (MPa), min	315	375	420
	Perpanjangan ( persen ), min	14	12	10
GBK	Kekuatan Tarik (MPa), min	315	390	490
GBK	Perpanjangan ( persen ), min	25	21	22
NNBK	Kekuatan Tarik (MPa), min	340-470	440-570	490-630
	Kekuatan Hasil (MPa), min	235	255	355
	Perpanjangan ( persen ), min	25	21	22

Kualitas baja	Nama Baja		E215	E235	E355
Kualitas baja	Nomor Baja		1.0212	1.0308	1.0580
Nilai minimum untuk kondisi pengiriman	ditambah C	Kekuatan Tarik (MPa), min	430	480	640
	ditambah C	Perpanjangan ( persen ), min	8	6	4
	ditambah LC	Kekuatan Tarik (MPa), min	380	420	580
	ditambah LC	Perpanjangan ( persen ), min	12	10	7
	ditambah SR	Kekuatan Tarik (MPa), min	380	420	580
		Kekuatan Hasil (MPa), min	280	350	450
		Perpanjangan ( persen ), min	16	16	10
	ditambah A	Kekuatan Tarik (MPa), min	280	315	450
	ditambah A	Perpanjangan ( persen ), min	30	25	22
	ditambah N	Kekuatan Tarik (MPa), min	290-430	340-480	490-630
		Kekuatan Hasil (MPa), min	215	235	355
		Perpanjangan ( persen ), min	30	25	22

Kondisi Pasokan Akhir

Penamaan	Simbol	Keterangan
Dingin selesai (keras)	BK	Tabung tidak mengalami perlakuan panas setelah pembentukan dingin akhir dan, dengan demikian, memiliki ketahanan yang agak tinggi terhadap deformasi.
Dingin selesai (lembut)	BKW	Perlakuan panas akhir diikuti dengan penarikan dingin yang melibatkan deformasi terbatas. Pemrosesan lebih lanjut yang tepat memungkinkan pembentukan dingin pada derajat tertentu (misalnya pembengkokan, pemuaian).
Selesai dingin dan bebas stres	BKS	Perlakuan panas diterapkan setelah proses pembentukan dingin terakhir. Tunduk pada kondisi pemrosesan yang sesuai, peningkatan tegangan sisa memungkinkan pembentukan dan pencocokan hingga tingkat tertentu.
anil	GBK	Proses pembentukan dingin terakhir diikuti dengan anil dalam suasana yang terkendali.
Dinormalisasi	NBK	Proses pembentukan dingin terakhir diikuti dengan anil di atas titik transformasi atas dalam atmosfer yang terkendali.
Ditarik dingin (keras)	ditambah C	Tidak ada perlakuan panas setelah proses penarikan dingin terakhir.
Ditarik dingin (lembut)	ditambah LC	Gambar yang benar setelah perlakuan panas akhir.
Ditarik dingin dan menghilangkan stres	ditambah SR	Menghilangkan stres di bawah atmosfer yang terkendali setelah proses penarikan dingin akhir.
anil	ditambah A	Dianil dalam suasana terkendali setelah proses penarikan dingin terakhir.
Dinormalisasi	ditambah N	Ini dinormalisasi di bawah atmosfer yang terkendali setelah proses penarikan dingin terakhir.

Daftar Inspeksi dan Uji untuk DIN 2391

Jenis Inspeksi atau Uji	Frekuensi Tes
Jenis Inspeksi atau Uji	Tes Internal	Ujian penerimaan
Analisis kimia	M	M
Pengujian tarik	M	Satu per batch yang diuji
Uji perataan atau uji ekstensi	M	Dua per batch yang diuji
Verifikasi dimensi	M	M
Inspeksi visual	M	M
NDT untuk mengidentifikasi kebocoran	Individu	Individu

Standar Setara:NF 699, DIN 2391, ASTM A519, GOST 9567-75, NBR 8476, BS 6323 Bagian 4, NF A 49-330-85, BS 6323-4, NF A 49-310, UNI 6403

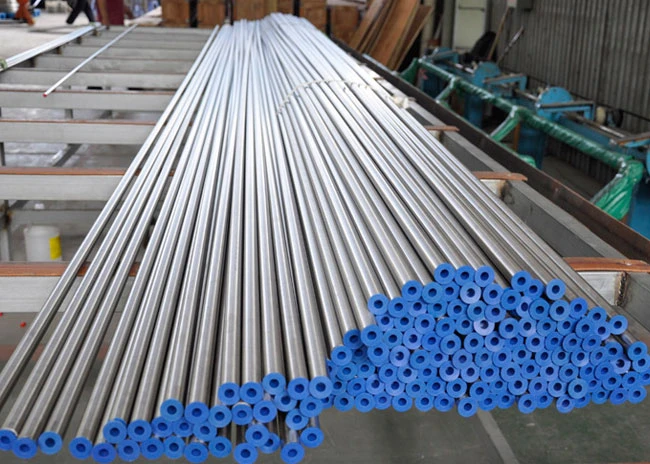

DIN 2391 EN 10305-1 or 4 Seamless Precision Steel Tube
